  1. #1
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079

    КВ-1 Serdjik.

    Как то получилось,что у меня в парке одни немцы. В основном кошки,захотелось исправить эту ситуацию. Антон 5на5 от души задарил много запчастей от КВ и в общем понеслось. Начал потихоньку с ванны и когда уже понял,что залип,то начал искать тушку КВ-1 ХЛ . Опять пришел на выручку коллега и хороший друг Антон ака 5на5. И подогнал мне ПРО версию Квшки. За что ему респект огромный. Доработки начал с уже привычного усиления ванны алюминием,коего еще пока в избытке. Ванна была полностью вычищена и вклеены пластины на днище ванны и боковины. Ванна сразу приобрела необходимую жесткость.
    Миниатюры Миниатюры WP_20161030_11_23_23_Pro.jpg   WP_20161030_11_23_34_Pro.jpg   WP_20161030_11_23_44_Pro.jpg   WP_20161030_11_24_03_Pro.jpg   WP_20161104_13_03_47_Pro.jpg


  2. #2
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Далее купил свои любимые редуктора тайген 4:1. Перебрал их,обкатал и смазал. Установил 480-е моторы любезно предоставленные Костянчиком. Так как вал у редукторов немного короче стокового,купил ведущие тайген. И не смог удержаться взял еще и гусеницы.
    Миниатюры Миниатюры WP_20161106_17_12_25_Pro (1).jpg   WP_20161106_17_12_34_Pro.jpg   WP_20161106_17_06_42_Pro.jpg

  3. #3
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Оклеил ванну изнутри шумоизоляцией. Пока ждал ведущие с гусями,установил подшипники в ленивцы.
    Миниатюры Миниатюры WP_20161107_20_02_40_Pro.jpg   WP_20161107_20_20_25_Pro.jpg   WP_20161107_20_36_01_Pro.jpg   WP_20161107_20_37_22_Pro (1).jpg   WP_20161107_20_37_33_Pro.jpg

    WP_20161108_001.jpg   WP_20161108_004 (1).jpg
    Последний раз редактировалось serdjik; 08.12.2016 в 21:47.

  4. #4
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Примерка,редукторов,новых гусянок и ленивцев.
    Миниатюры Миниатюры WP_20161112_003.jpg   WP_20161112_004.jpg   WP_20161113_001.jpg   WP_20161113_002.jpg   WP_20161113_004.jpg


  5. #5
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Так как в КВ места побольше чем в тигре,в этот раз взял динамик побольше.Visaton 80 мм,4 ом,10 ватт. И из 3-х мм фанеры сделал корпус для него. После его пришлось немного доработать. Так как изначально планировалась установка платы IBU2 PRO,то вставка была сделана для нее. Немного подумав,решил,что плата IBU3 меня устраивает больше,было принято решение заказать ее.
    Миниатюры Миниатюры WP_20161115_011.jpg   WP_20161115_012.jpg   WP_20161116_004.jpg   WP_20161116_006.jpg   WP_20161117_002.jpg

    WP_20161121_025.jpg   WP_20161117_003.jpg
    Последний раз редактировалось serdjik; 08.12.2016 в 21:25.

  6. #6
    Танковый Клуб "Москва" Аватар для Kostyanchik
    Регистрация
    03.12.2014
    Адрес
    Москва, Строгино
    Сообщений
    1,658
    Записей в дневнике
    1
    Серджик, восхищения от работы переполняют, как всегда все скрупулезно.
    Кстати, гусянки провисают без экранов - выглядет отменно.
    "когда все крысы убежали,
    корабль перестал тонуть"

    © bazzlan

    +100500!

  7. #7
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Не скромничай,Костянчик. Идея твоя. И,мне очень нравиться провис,причем гусянки не слетают!
    Последний раз редактировалось serdjik; 08.12.2016 в 21:44.

  8. #8
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Также были установлены опорные подшипники выходных валов(Спасибо Доминику) И редуктора полностью поставлены на болты м3 с гайками. Стоят жестко.
    Миниатюры Миниатюры WP_20161208_003.jpg   WP_20161208_004.jpg   WP_20161208_008[1].jpg   WP_20161208_010[1].jpg

  9. #9
    Танковый Клуб "Москва" Аватар для URI
    Регистрация
    18.01.2016
    Адрес
    Южное Бутово
    Сообщений
    704
    Записей в дневнике
    2
    Серёга, как всегда, всё на высшем уровне

  10. #10
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Спасибо!!!!!Кстати Юр,спасибо тебе за подшипники. Во второй модели,благодаря тебе.
    Последний раз редактировалось serdjik; 08.12.2016 в 21:49.

  11. #11
    Танковый Клуб "Москва" Аватар для URI
    Регистрация
    18.01.2016
    Адрес
    Южное Бутово
    Сообщений
    704
    Записей в дневнике
    2
    Пожалуйста ))))))))))))))) Если надо, еще есть))

  12. #12
    Клуб "Питерский танковод"
    Регистрация
    11.08.2015
    Адрес
    Санкт-Петербург, Пионерская.
    Сообщений
    65
    Цитата Сообщение от serdjik Посмотреть сообщение
    Также были установлены опорные подшипники выходных валов(Спасибо Доминику) И редуктора полностью поставлены на болты м3 с гайками. Стоят жестко.
    Сергей, а где ты брал кронштейны для подшипников под ведущие валы?
    У меня КВ-1 от Тайгена, надо тоже подшипники ставить, и реды стоковые менять на стальные 4:1, поскольку стоковые выдержали Гонку на выживание, и пару жОстких покатушек, и уже подходят к концу своей жизни.
    Подшипники есть, 8Х12Х3,5, закрытые резиной. Я такие на Т-72 поставил.
    Последний раз редактировалось Алексей-СПб; 08.12.2016 в 22:23.

  13. #13
    Люблю эту песочницу Аватар для vik078
    Регистрация
    18.08.2016
    Адрес
    Санкт-Петербург
    Сообщений
    331
    Сергей, а что в качестве шумоизоляции - изолон или...? И, что за материал для кожухов или это просто полоски... накинутые сверху на редуктора?
    -"Мнение большинства людей - всегда ошибочно, ибо большинство людей - идиоты." /Эдгар Аллан По/

  14. #14
    Танковый Клуб "Москва" Аватар для 5na5
    Регистрация
    03.12.2014
    Адрес
    Москва, Рязанский проспект
    Сообщений
    1,777
    Записей в дневнике
    23
    Красиво! А что будет с системой натяжения гусениц?
    "Все, что я должен делать - написано в Налоговом кодексе; все что не должен - в Уголовном кодексе. Остальные действия - по моему усмотрению"

  15. #15
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Подшипники брал тутhttp://www.rctank.de/KV-1-Antriebsac...mit-Kugellager

  16. #16
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Игорь это обычная шумоизоляция из автозапчастей. На редуктора одеты кожухи из жести,на которые наклеена изолента.
    Чуть позже сделаю фото.
    Антон систему натяжения делать не буду,т.к. нет поблизости фрезеровщика. А на коленке не получится результат который меня устроит.

  17. #17
    Клуб "Питерский танковод"
    Регистрация
    11.08.2015
    Адрес
    Санкт-Петербург, Пионерская.
    Сообщений
    65
    Цитата Сообщение от serdjik Посмотреть сообщение
    Подшипники брал тутhttp://www.rctank.de/KV-1-Antriebsac...mit-Kugellager
    Спасибо за наводку.
    А сколько стоит доставка?

  18. #18
    Люблю эту песочницу Аватар для vik078
    Регистрация
    18.08.2016
    Адрес
    Санкт-Петербург
    Сообщений
    331
    Сергей, и что, ощутимо (на слух) понижает шум работающих редукторов?...
    -"Мнение большинства людей - всегда ошибочно, ибо большинство людей - идиоты." /Эдгар Аллан По/

  19. #19
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Вместе с платой IBU3 10 евро,сколько отдельно не знаю.

  20. #20
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Игорь установкой кожухов я преследую одну цель,это защита от смазки. От шума к сожалению защита не спасает.
    Прошу меня простить,неудачно поскользнулся и упал. Около подъезда, сейчас лежу в больнице. Поэтому не сразу отвечаю.

  21. #21
    Люблю эту песочницу Аватар для vik078
    Регистрация
    18.08.2016
    Адрес
    Санкт-Петербург
    Сообщений
    331
    Цитата Сообщение от serdjik Посмотреть сообщение
    Игорь установкой кожухов я преследую одну цель,это защита от смазки...
    Сергей, да это понятно,... я про шумоизолятор...
    -"Мнение большинства людей - всегда ошибочно, ибо большинство людей - идиоты." /Эдгар Аллан По/

  22. #22
    Клуб "Питерский танковод"
    Регистрация
    11.08.2015
    Адрес
    Санкт-Петербург, Пионерская.
    Сообщений
    65
    Цитата Сообщение от serdjik Посмотреть сообщение
    Прошу меня простить,неудачно поскользнулся и упал. Около подъезда, сейчас лежу в больнице. Поэтому не сразу отвечаю.
    Выздоравливай!

  23. #23
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Спасибо!

  24. #24
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079

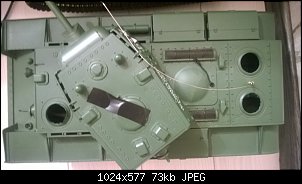

    Нужно двигаться дальше. Решил сделать открывающиеся люки. Коронкой 18 мм просверлил отверстия. Для дальнейшей обработки был изготовлен следующий девайс,а точнее два.
    Втулка от камаза диаметром 18 мм,болт и шайба диаметром 35 мм. Позже для более чистой обработки подобрал шайбу диаметром 42 мм. Суть проста положение притира задает втулка 18 мм. На шайбу наклеивается наждачка и круговыми движениями удаляются остатки пластика от люков. Результатом я доволен.Нажмите на изображение для увеличения.

Название:	WP_20161122_005.jpg
Просмотров:	23
Размер:	73.0 Кб
ID:	12368
    Миниатюры Миниатюры WP_20161122_006.jpg   WP_20161123_012.jpg   WP_20161123_013.jpg   WP_20161123_014.jpg   WP_20161123_015.jpg

    WP_20161123_016.jpg   WP_20161122_001.jpg   WP_20161122_003.jpg   WP_20161122_004.jpg   WP_20161127_009[1].jpg


  25. #25
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Нужно было решить вопрос с быстро съемным верхом. Решил использовать вот такую защелку.
    Миниатюры Миниатюры WP_20161130_021.jpg   WP_20161130_022.jpg   WP_20161130_023.jpg   WP_20161130_024.jpg   WP_20161130_025.jpg

    WP_20161130_026.jpg   WP_20161130_028.jpg   WP_20161130_027.jpg

  26. #26
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Изначально пластина на верхе была приклеена на эпоксидную смолу. Позже усилена 4-мя винтами м2 впотай. Также на аналогичные винты были установлены петли люков. И все было зашпаклевано.
    Миниатюры Миниатюры WP_20161203_005.jpg   WP_20161203_007.jpg   WP_20161203_008.jpg   WP_20161203_009.jpg   WP_20161203_010.jpg

    WP_20161203_011.jpg   WP_20161203_013.jpg   WP_20161203_014.jpg   WP_20161203_015.jpg   WP_20161203_016.jpg


  27. #27
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Изготовил кронштейн для выключателя.
    Миниатюры Миниатюры WP_20161201_003.jpg   WP_20161201_001.jpg   WP_20161208_002.jpg   WP_20161208_006.jpg   WP_20161208_005.jpg


  28. #28
    Танковый Клуб "Москва" Аватар для Nevskiy
    Регистрация
    03.12.2014
    Сообщений
    1,487
    Серёга, основательный подход! Респект!

  29. #29
    Танковый Клуб "Москва" Аватар для serdjik
    Регистрация
    29.10.2015
    Адрес
    Москва. Ю.Бутово.
    Сообщений
    1,079
    Спасибо,Миш. Жалко что фотки не совсем удачные,в реале все намного лучше. Свет у меня в мастерской не очень хороший.

  30. #30
    Танковый Клуб "Москва" Аватар для Kostyanchik
    Регистрация
    03.12.2014
    Адрес
    Москва, Строгино
    Сообщений
    1,658
    Записей в дневнике
    1
    Серджик, а для чего ты используешь 3-х пиновый выключатель?

    +++
    Еще вопрос: где винтики покупал?
    Последний раз редактировалось Kostyanchik; 12.12.2016 в 08:32.
    "когда все крысы убежали,
    корабль перестал тонуть"

    © bazzlan

    +100500!
