Тема: Переходная плата для подключения через SlipRing

  1. #1

    Переходная плата для подключения через SlipRing

    Доброе утро всем. Хочу вынести на обсуждение актуальность изготовления комплекта переходных плат для подключения электроники и механизмов башни через слипринг к плате управления в корпусе танка.
    Мое виденье «архитектуры» такое:
    В башне плата с :
    двумя выходами JR - для серво,
    4 шт 2pin JST XH - для ик диод, диод индикации, диод индикации, диод пулемета, мотор подъем опускание,
    3pin JST- для фотоприёмника .
    Провода слипринга припаиваются к плате.
    В корпусе плата с 12 pin розеткой к ней подпаиваем коннекторы для платы.

  2. #2
    Главный судья Аватар для нафаня
    Регистрация
    03.12.2014
    Адрес
    Москва, Воробьевы Горы
    Сообщений
    633
    Идея здравая!
    Первый вопрос:
    Цитата Сообщение от Boggart79 Посмотреть сообщение
    4 шт 2pin JST XH - для ик диод, диод индикации, диод индикации, диод пулемета, мотор подъем опускание,
    Два раза упомянут "диод индикации" - это описка?

    Второй момент:
    ...двумя выходами JR - для серво,
    4 шт 2pin JST XH - для ик диод, диод индикации, диод индикации, диод пулемета, мотор подъем опускание,
    3pin JST- для фотоприёмника...
    В корпусе плата с 12 pin розеткой
    "А давайте, уважаемые кроты, посчитаем!" (с) м/ф "Дюймовочка"
    2 разъема JR - 6 проводов.
    4 разъема 2pin JST - 8 проводов.
    1 разъем 3pin JST - 3 провода.
    6 + 8 + 3 = 15 (пятнадцать) что несколько превышает заявленную
    В корпусе плата с 12 pin розеткой
    На своей "трешке" подобную идею я реализовал, но применил 18-ти контактный слипринг.
    Если долго не наступает рассвет значит
    не надо было на север поворачивать.

  3. #3
    Главный судья Аватар для нафаня
    Регистрация
    03.12.2014
    Адрес
    Москва, Воробьевы Горы
    Сообщений
    633
    И, кстати, "вспышку орудия" не посчитали...
    Если долго не наступает рассвет значит
    не надо было на север поворачивать.

  4. #4
    Все помещается в 12 пинов. Даже один остается. Мотор подъем/ опускание - резервный, диод индикации резервный. Остается: сервы- 4 провода, ик система 7 или 5, если 5, то еще три свободных провода.

  5. #5
    Надо у Димы уточнить как у него организованно управление: по минусу или по плюсу. Тогда будет понятно сколько на все надо пинов

  6. #6
    Опытный танковод Аватар для ZigZag(ZZ)
    Регистрация
    16.12.2014
    Адрес
    Москва, м.Красногвардейская
    Сообщений
    934
    сервы связываем по питанию, экономим пины, я в самолёте все сервы соединяю по питанию, экономия проводов, веса и разъёмов....

  7. #7
    Не только сервы, ик диод и фотоприемник а та же диоды индикации

  8. #8
    У DK управление по минусу, то-есть плюс общий. У меня получилось 12 выводов:

    1. Общий плюс
    2. Общий минус
    3. Сигнал серво 1
    4. Сигнал серво 2
    5. Управление ИК светодиодом (минус)
    6. Управление индикацией (минус)
    7. Управление пулеметом (минус)
    8. Управление светодиодной вспышкой (минус)
    9. Мотор подъема/опускания ствола 1-й вывод
    10. Мотор подъема/опускания ствола 2-й вывод
    11. Сигнал ИК приемника
    12. Сигнал вспышки высокого напряжения

    Соответственно, если нужен не весь функционал, можно будет соответствующие выводы не припаивать и обойтись слипрингом меньшего размера.

  9. #9
    Дима, получается не 12 а 10. Одновременно сервы и моторы никто не ставит.

  10. #10
    Вот назрел у меня вопрос к сообществу: кто еще считает такой девайс нужным, готов себе купить и за какую цену?

  11. #11
    Накидал примерный вид проекта, подходит для любых плат управления. Вспомнил еще о механическом откате и переключателе отката или шароплюе. С учетом объединений у меня получилось 11 выводов. Еще один вывод резервный (extended).

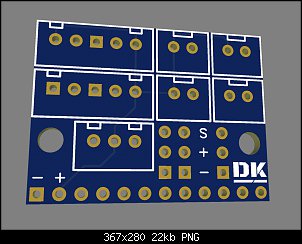

    Вот как может выглядеть плата без впаянных разъемов, провода слипринга припаиваются в нижний ряд пинов:

    Нажмите на изображение для увеличения.

Название:	adapter pcb.jpg
Просмотров:	3
Размер:	22.3 Кб
ID:	20583

    Примерно так будет выглядеть кучка разъемов:

    Нажмите на изображение для увеличения.

Название:	DSC_0317.jpg
Просмотров:	1
Размер:	127.9 Кб
ID:	20584

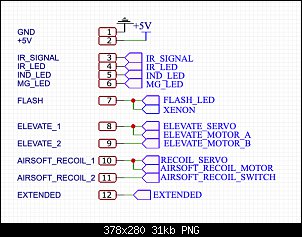

    Вот схема пинов слипринга:

    Нажмите на изображение для увеличения.

Название:	adapter schematic.jpg
Просмотров:	3
Размер:	30.7 Кб
ID:	20585

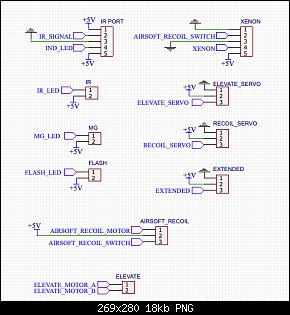

    Схема разъемов:

    Нажмите на изображение для увеличения.

Название:	adapter schematic 2.jpg
Просмотров:	6
Размер:	18.1 Кб
ID:	20586

    Если посмотреть на схему, объединены вспышка и вспышка ксеноном, серва подъема и один вывод мотора подъема, серва отката и один вывод мотора отката/шароплюя. Не совсем понятно какие разъемы делать со стороны платы при таком объединении функций.

    Размер платы получился 31х23 мм.

    Готов делать такие платки за 300 дерева за комплект. Можно комплектовать как со спаянными разъемами, так и чисто плата с разъемами для самостоятельно сборки.

  12. #12
    Цена отличная. Размер тоже. Теперь бы вторую часть - для корпуса. 12 пин штекер и выводы под припаивание разъемов

  13. #13
    Артем, а можно поподробнее, как ты видишь штекер и разъемы? Как подключать это все к плате управления?

  14. #14
    Ответная часть- те же разъемы, но вместо подпайки 12 pin разъем.
    12 пин подключаем к слипрингу.

  15. #15
    Танковый Клуб "Москва" Аватар для Nevskiy
    Регистрация
    03.12.2014
    Сообщений
    1,394
    Очень полезная и удобная штука, я в своё время решил её так:
    http://rctank.club/showthread.php?15...E9%F1%F2%E2%EE
    Очень длинный разъём и паял не через плату, поэтому перегрел пару контактов, пришлось применять силу для полного соединения.

  16. #16
    Цитата Сообщение от Boggart79 Посмотреть сообщение
    Ответная часть- те же разъемы, но вместо подпайки 12 pin разъем.
    Все равно не понятно, как соединять разъемы в ответной части с платой управления? И зачем ответная часть?

  17. #17

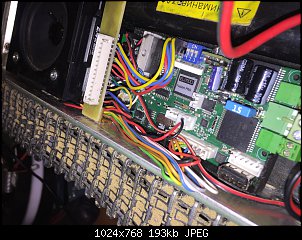

    Ответная часть нужна для возможности быстрого отсоединения крышки от корпуса. Я у себя делал так:
    Нажмите на изображение для увеличения.

Название:	BA162163-1D1A-4230-AF51-A9F8E7D6C879.jpg
Просмотров:	14
Размер:	193.1 Кб
ID:	20588

  18. #18

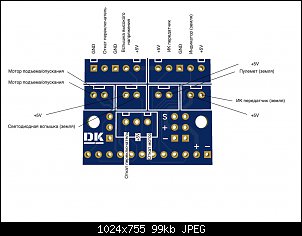

    Чуть подвинул нижний 12-ти пиновый ряд, теперь туда можно будет припаять разъем. Переставил другие разъемы и вывел обозначения - теперь нужно проверить, подойдет ли такая распиновка?


    Нажмите на изображение для увеличения.

Название:	DK Tank Adapter Tower.jpg
Просмотров:	12
Размер:	98.9 Кб
ID:	20591
